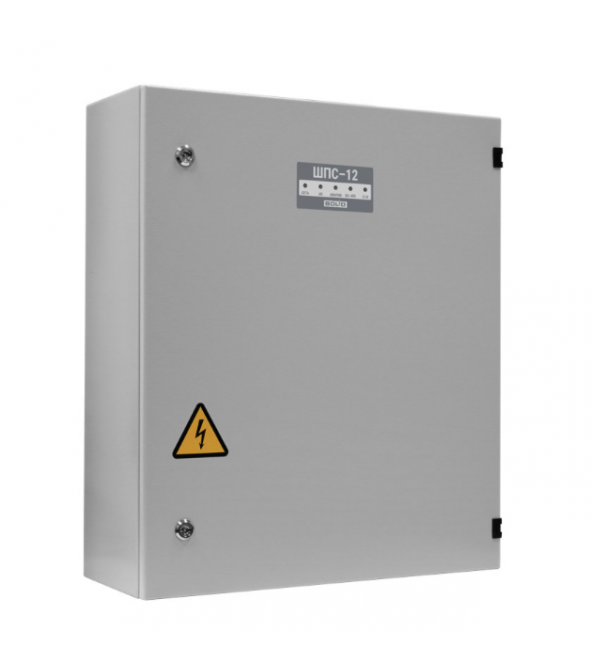

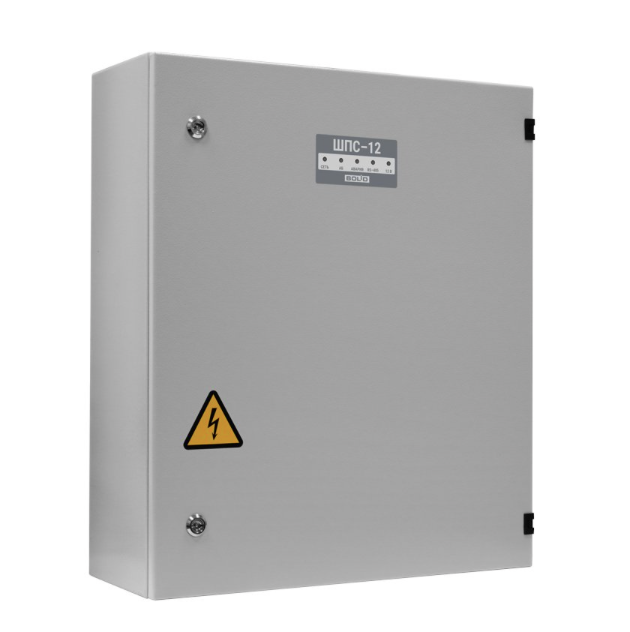

ШПС-12 исп.22-Шкаф пожарной сигнализации

Описание

ШПС-12 исп.22 — это шкаф с резервированным источником питания, предназначенный для размещения приборов пожарной автоматики и охранно-пожарной сигнализации, обеспечения их питанием 12 В и связи по интерфейсу RS-485. Шкаф рассчитан на совместное использование с ППКУП «Сириус» и пультом «С2000М» в составе интегрированной системы безопасности «Орион». Основные отличия от предыдущих исполнений — повышенная степень защиты IP54, увеличенный корпус и более мощный источник питания, что позволяет устанавливать две аккумуляторные батареи ёмкостью до 40 А·ч.

Внутри шкафа установлены модуль источника питания «МИП-12 исп.11» на 12 В, 5 А, и блок коммутации «БК-12-RS485». Блок коммутации позволяет организовать две изолированные линии RS-485 для подключения внешних приборов с учетом требований СП 484.1311500.2020, одну линию RS-485 для приборов внутри шкафа, а также 7 выходов для подключения внутренних приборов и 7 выходных каналов 12 В с индивидуальной защитой по току. Шкаф имеет два ввода питания 220 В и место для двух аккумуляторных батарей 12 В.

В ШПС-12 исп.22 могут быть установлены приборы ИСО «Орион», имеющие крепление на DIN-рейку: «Сигнал-10», «Сигнал-20П», «С2000-4», «С2000-КДЛ», «С2000-КПБ», «С2000-СП1», «С2000Р-АРР125» и другие. Корпус имеет степень защиты IP54 и рассчитан на работу при температуре от -10°С до +40°С. Предусмотрена возможность установки монтажного комплекта МК-1 для крепления дополнительного оборудования на двери шкафа.

Технические характеристики:

• Назначение: размещение приборов пожарной автоматики и ППКОП, обеспечение питанием 12 В, связь по RS-485

• Входное напряжение: ~180…265 В

• Выходное напряжение: 13,6±0,6 В (от сети) / 13,5…10 В (от АКБ)

• Номинальный выходной ток: 5 А

• Количество выходов 12 В: 7, с индивидуальной защитой

• Количество выходов RS-485: 7 внутри шкафа, 2 изолированные линии для внешних устройств

• Длина изолированных линий RS-485: до 3000 м

• Ёмкость АКБ: 26 А·ч или 40 А·ч

• Количество АКБ: 2

• Размеры: 700×600×225 мм

• Степень защиты: IP54

• Рабочая температура: от -10°С до +40°С

• Масса: ≈18 кг (без АКБ), до 48 кг (с АКБ)

• Комплектация: шкаф, модуль источника питания МИП-12 исп.11, блок коммутации БК-12-RS485, автоматические выключатели, руководство по эксплуатации. Аккумуляторные батареи и монтажный комплект МК-1 приобретаются отдельно.
