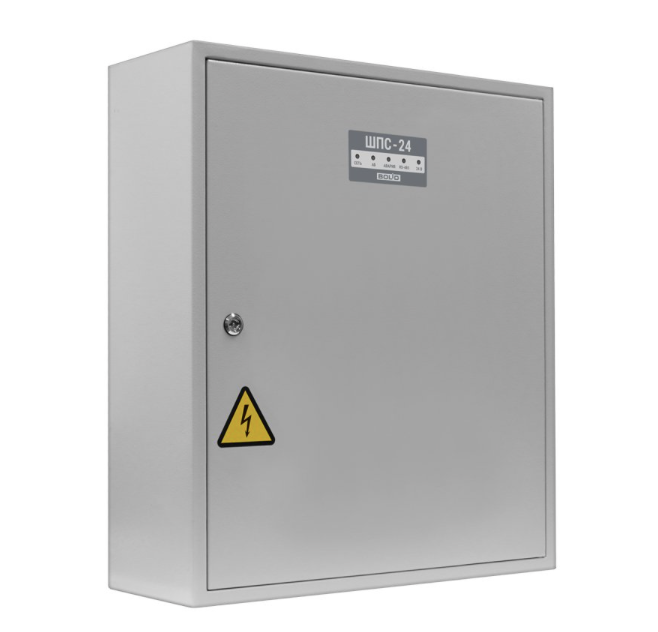

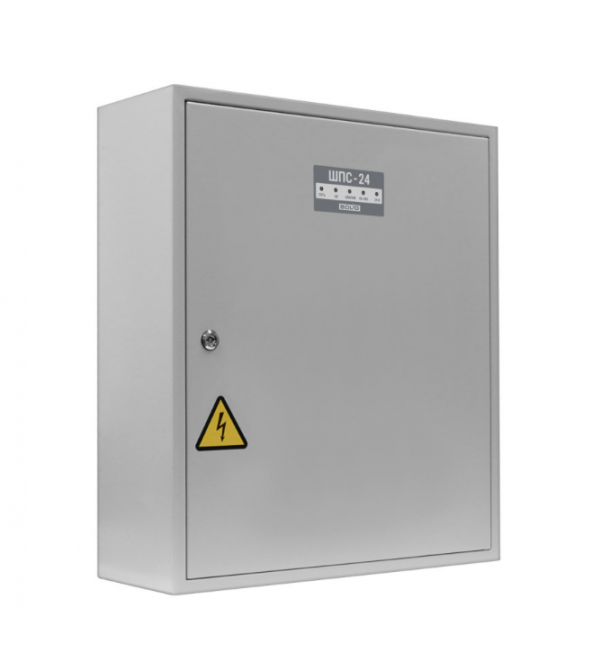

ШПС-24 исп.20-Шкаф пожарной сигнализации

Описание

ШПС-24 исп.20 — это шкаф с резервированным источником питания, предназначенный для размещения приборов пожарной автоматики и охранно-пожарной сигнализации, обеспечения их питанием 24 В и связи по интерфейсу RS-485. Шкаф рассчитан на совместное использование с ППКУП «Сириус» и пультом «С2000М» в составе интегрированной системы безопасности «Орион». Основное отличие от предыдущих исполнений — увеличенный корпус и повышенная мощность встроенного модуля источника питания, что позволяет устанавливать две аккумуляторные батареи ёмкостью до 40 А·ч.

Внутри шкафа установлены модуль источника питания «МИП-24 исп.11» на 24 В, 3 А, и блок коммутации «БК-24-RS485». Блок коммутации позволяет организовать две изолированные линии RS-485 для подключения внешних приборов с учетом требований СП 484.1311500.2020, одну линию RS-485 для приборов внутри шкафа, а также 7 выходов для подключения внутренних приборов и 7 выходных каналов 24 В с индивидуальной защитой по току. Шкаф имеет два ввода питания 220 В и место для двух аккумуляторных батарей 12 В.

В ШПС-24 исп.20 могут быть установлены приборы ИСО «Орион», имеющие крепление на DIN-рейку: «Сигнал-10», «Сигнал-20П», «С2000-4», «С2000-КДЛ», «С2000-КПБ», «С2000-СП1», «С2000Р-АРР125» и другие. Корпус имеет степень защиты IP41 и рассчитан на работу при температуре от -10°С до +40°С. Предусмотрена возможность установки монтажного комплекта МК-1 для крепления дополнительного оборудования на двери шкафа.

Технические характеристики:

• Назначение: размещение приборов пожарной автоматики и ППКОП, обеспечение питанием 24 В, связь по RS-485

• Входное напряжение: ~180…265 В

• Выходное напряжение: 27.2±0.6 В (от сети) / 27…20 В (от АКБ)

• Номинальный выходной ток: 3 А

• Количество выходов 24 В: 7, с индивидуальной защитой

• Количество выходов RS-485: 7 внутри шкафа, 2 изолированные линии для внешних устройств

• Длина изолированных линий RS-485: до 3000 м

• Ёмкость АКБ: 26 А·ч или 40 А·ч

• Количество АКБ: 2

• Размеры: 700×600×225 мм

• Степень защиты: IP41

• Рабочая температура: от -10°С до +40°С

• Масса: ≈18 кг (без АКБ), до 48 кг (с АКБ)

• Комплектация: шкаф, модуль источника питания МИП-24 исп.11, блок коммутации БК-24-RS485, автоматические выключатели, руководство по эксплуатации. Аккумуляторные батареи и монтажный комплект МК-1 приобретаются отдельно.
