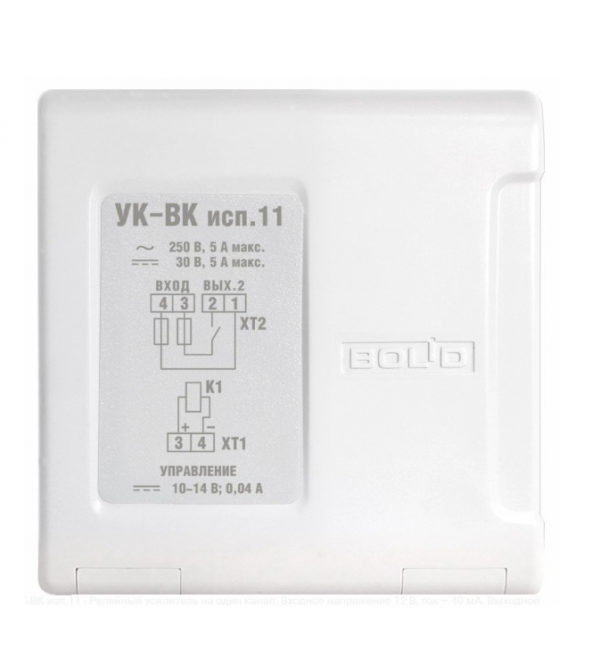

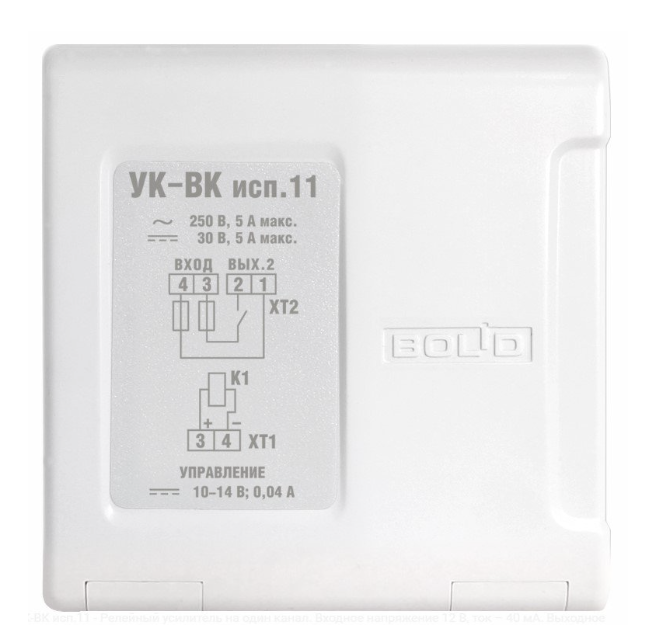

УК-ВК исп.11-Устройство коммутационное

Описание

УК-ВК исп.11 — это компактное коммутационное устройство, предназначенное для дистанционного включения мощных внешних нагрузок по управляющему сигналу напряжением 12 В. Устройство оснащено одним реле с нормально разомкнутыми контактами (тип НО — на замыкание), что позволяет подключать нагрузку только при подаче управляющего сигнала. Реле коммутирует напряжение до 250 В переменного тока или до 30 В постоянного тока с током до 5 А как для переменного, так и для постоянного тока, что обеспечивает возможность подключения широкого спектра исполнительных устройств — насосов, вентиляторов, светодиодных светильников, электромагнитных замков, приводов автоматических ворот и другого оборудования. Управляющий сигнал подаётся напряжением 10…14 В (номинальное 12 В) с током управления 28…38 мА (номинальный 40 мА), что позволяет подключать устройство непосредственно к выходам большинства контроллеров, приёмно-контрольных приборов, программируемых логических контроллеров (ПЛК) и модулей дискретного вывода. Благодаря низкому току управления устройство может управляться непосредственно от выходов "ОК" (открытый коллектор) или релейных выходов приборов серии "Сигнал", "С2000" и других систем безопасности без дополнительных усилительных каскадов. Компактный корпус размерами 102×107×39 мм, выполненный в стандарте для монтажа на DIN-рейку, позволяет устанавливать устройство в распределительных шкафах, монтажных боксах и серверных стойках, экономя место и упрощая организацию кабельных трасс. Широкий диапазон рабочих температур от -30°С до +50°С и степень защиты IP30 обеспечивают стабильную работу в различных условиях эксплуатации. УК-ВК исп.11 станет незаменимым компонентом для автоматизации инженерных систем, систем охранно-пожарной сигнализации, управления освещением, вентиляцией и другими процессами.

Технические характеристики:

• Количество каналов коммутации: 1

• Тип контактов: нормально разомкнутые (НО), на замыкание

Параметры управляющего сигнала:

• Управляющее напряжение: 10…14 В (номинальное 12 В)

• Управляющий ток: 28…38 мА (номинальный 40 мА)

Коммутационные параметры реле:

• Максимальное коммутируемое напряжение:

  • постоянное: 30 В

  • переменное: 250 В

• Максимальный коммутируемый ток:

  • постоянный: 5 А

  • переменный: 5 А

Общие параметры:

• Степень защиты: IP30

• Диапазон рабочих температур: от -30°С до +50°С

• Габаритные размеры: 102×107×39 мм

• Масса: 0,12 кг

• Корпус: пластиковый, для монтажа на DIN-рейку (35 мм)

• Средний срок службы: не менее 10 лет

• Комплектация: устройство, руководство по эксплуатации.
