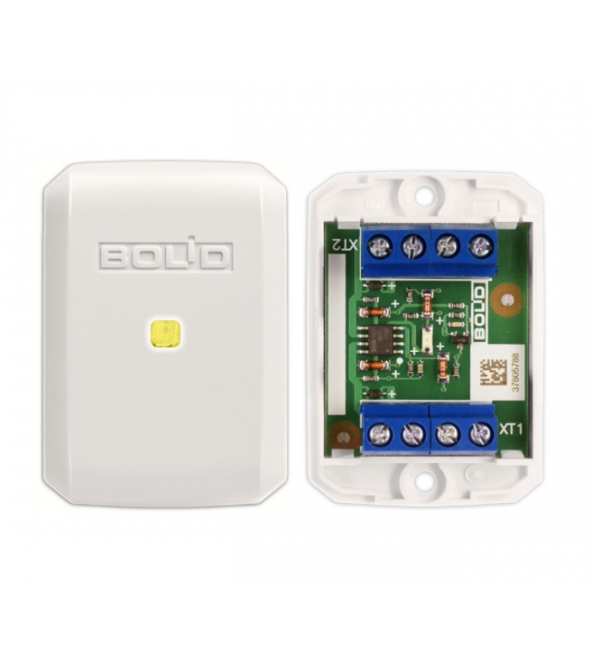

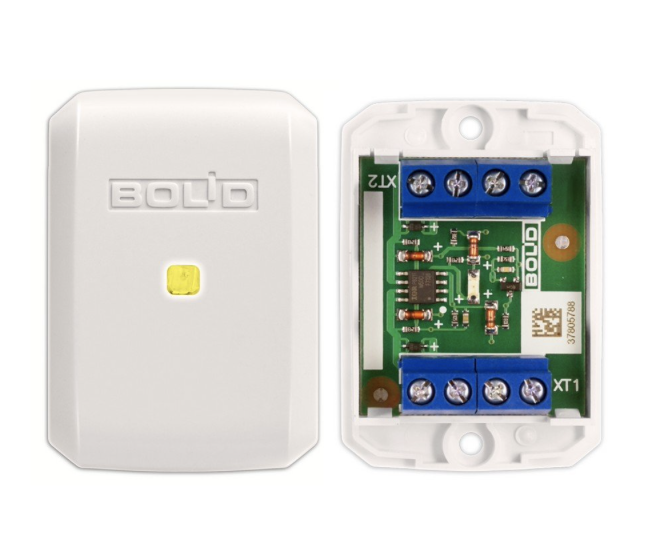

БРИЗ-Блок разветвительно-изолирующий

Описание

БРИЗ — это компактный разветвительно-изолирующий блок, предназначенный для повышения надёжности и отказоустойчивости двухпроводных линий связи (ДПЛС) в адресных системах охранно-пожарной сигнализации, построенных на базе контроллеров С2000-КДЛ. Основная функция блока — автоматическая изоляция короткозамкнутого участка линии с последующим автоматическим восстановлением после устранения неисправности. Это критически важно для распределённых систем безопасности, где короткое замыкание в одном сегменте может вывести из строя всю линию и обесточить подключённые приборы. При возникновении короткого замыкания блок срабатывает за время не более 0,2 секунды и отключает аварийный участок, сохраняя работоспособность остальной части линии. После устранения КЗ блок автоматически восстанавливает соединение, возвращая все устройства в штатный режим работы. Пороговое напряжение срабатывания составляет 2,9…3,4 В, что обеспечивает надёжное детектирование аварийных режимов без ложных срабатываний. Питание блока осуществляется непосредственно по двухпроводной линии связи в диапазоне напряжений 6…12 В, при этом ток потребления в дежурном режиме не превышает 0,04 мА (40 мкА), что позволяет устанавливать большое количество блоков в одну линию без превышения допустимого суммарного тока адресного шлейфа. В режиме короткого замыкания ток потребления увеличивается до 3 мА, что является штатным режимом работы блока. В одну двухпроводную линию допускается устанавливать до 40 блоков БРИЗ, что позволяет гибко сегментировать линию на участки и локализовать неисправности с высокой точностью. Компактные размеры 56×38×20 мм и малый вес (всего 0,04 кг) позволяют размещать блок непосредственно в распределительных коробках, монтажных шкафах или рядом с подключаемыми приборами. Широкий диапазон рабочих температур от -30°С до +55°С и степень защиты IP20 обеспечивают надёжную работу как в отапливаемых, так и в неотапливаемых помещениях. БРИЗ станет незаменимым компонентом для построения отказоустойчивых адресных систем безопасности на объектах с разветвлённой инфраструктурой — крупных торговых центрах, промышленных предприятиях, складских комплексах, многоэтажных жилых зданиях и административных объектах, где надёжность линий связи имеет критическое значение.

Технические характеристики:

• Диапазон рабочих напряжений (по ДПЛС): 6…12 В

• Ток потребления:

  • в дежурном режиме: не более 0,04 мА (40 мкА)

  • в режиме КЗ: не более 3 мА

• Пороговое напряжение срабатывания: 2,9…3,4 В

• Время срабатывания: не более 0,2 с

• Автоматическое восстановление: есть (после устранения КЗ)

• Максимальное количество БРИЗ в линию: не более 40 шт.

• Степень защиты: IP20

• Диапазон рабочих температур: от -30°С до +55°С

• Габаритные размеры: 56×38×20 мм

• Масса: не более 0,04 кг

• Корпус: пластиковый, для установки в распределительные коробки или на DIN-рейку

• Совместимость: С2000-КДЛ и другие контроллеры двухпроводной линии

• Комплектация: блок, руководство по эксплуатации.
