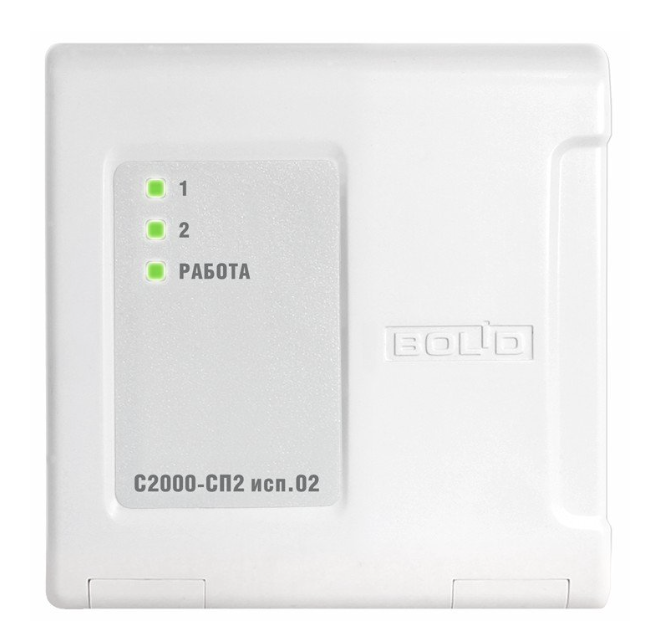

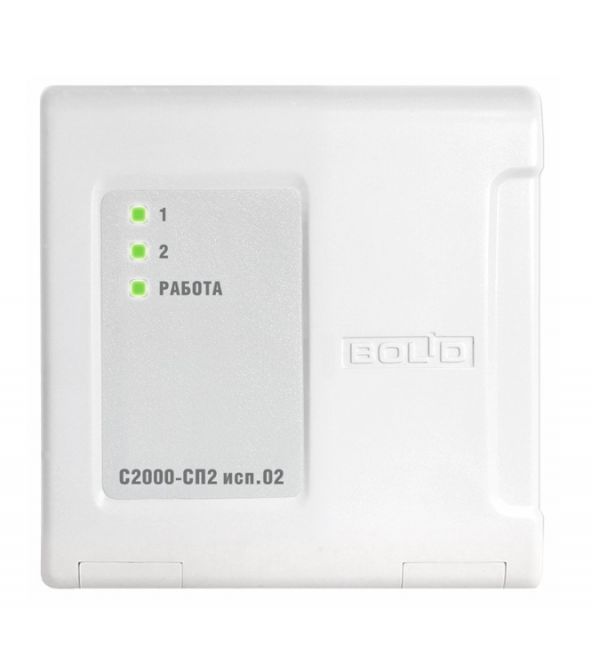

С2000-СП2 исп.02-Блок сигнально-пусковой адресный

Описание

С2000-СП2 исп.02 — это адресный сигнально-пусковой блок, предназначенный для управления внешними исполнительными устройствами в адресных системах охранно-пожарной сигнализации, построенных на базе двухпроводной линии связи (ДПЛС) с контроллерами С2000-КДЛ. Блок оснащён 2 контролируемыми выходами, каждый из которых коммутирует напряжение до 24 В и ток до 3 А, что позволяет подключать к ним широкий спектр внешнего оборудования — светозвуковые оповещатели, электромагнитные замки, приводы автоматики и другие устройства. Важной особенностью является функция контроля исправности цепей с током до 1,5 мА, которая позволяет диагностировать обрыв или короткое замыкание в линиях подключения исполнительных устройств, повышая надёжность системы в целом. Блок имеет два варианта питания: от внешнего источника напряжением 10,2…28,4 В (исполнительная часть) и непосредственно по двухпроводной линии связи 8…12 В (приёмо-передающая часть). Ток потребления исполнительной части составляет 60 мА, приёмо-передающей — всего 1 мА, что позволяет подключать блок к линии без значительного увеличения нагрузки. Устройство полностью адресуется в системе "Орион", что даёт возможность централизованно управлять каждым выходом индивидуально по командам от пульта или АРМ. Компактный корпус размерами 102×107×39 мм позволяет размещать блок в монтажных коробках, распределительных щитах или непосредственно рядом с управляемым оборудованием. Широкий диапазон рабочих температур от -30°С до +55°С и степень защиты IP40 делают блок пригодным для использования в различных условиях эксплуатации. С2000-СП2 исп.02 станет надёжным решением для автоматизации процессов оповещения, управления инженерными системами и запуска исполнительных механизмов на объектах любого масштаба.

Технические характеристики:

• Контролируемые выходы: 2

• Максимально допустимые напряжение и ток, коммутируемые контактами реле: 24 В / 3 А

• Максимальный ток контроля исправности цепей: 1,5 мА

• Напряжение питания:

  • от внешнего источника: 10,2…28,4 В

  • по двухпроводной линии связи: 8…12 В

• Ток потребления:

  • исполнительной части: 60 мА

  • приёмо-передающей части: 1 мА

• Совместимость: С2000-КДЛ

• Режимы работы выходов: включение/выключение, импульсный

• Контроль цепей: обрыв и короткое замыкание

• Степень защиты: IP40

• Диапазон рабочих температур: от -30°С до +55°С

• Габаритные размеры: 102×107×39 мм

• Масса: 0,2 кг

• Корпус: пластиковый, для настенного монтажа или в монтажную коробку

• Средний срок службы: не менее 10 лет

• Комплектация: блок, комплект крепежа, руководство по эксплуатации.
