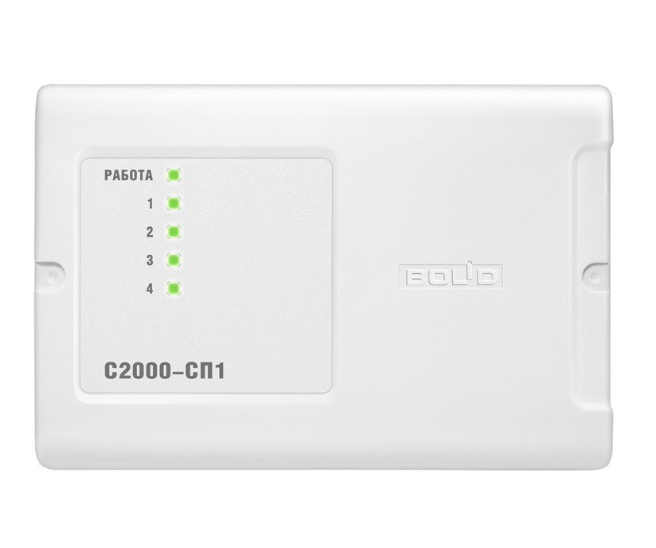

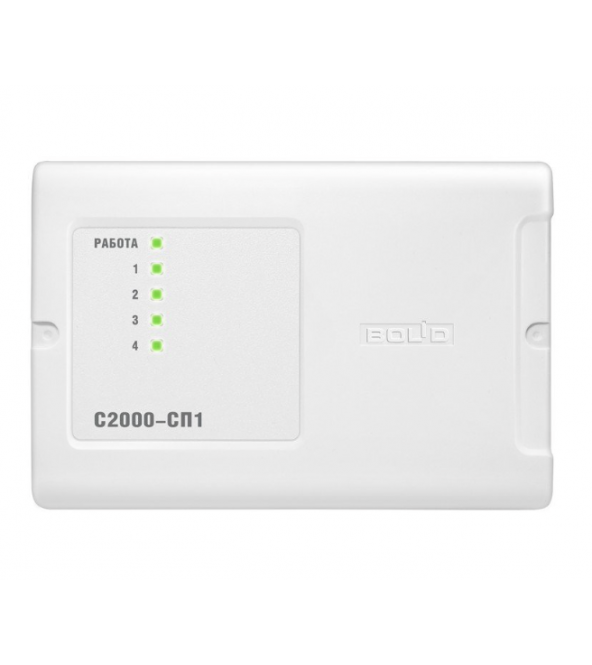

С2000-СП1-Блок сигнально-пусковой

Описание

С2000-СП1 — это адресный сигнально-пусковой блок, предназначенный для управления внешними исполнительными устройствами в составе интегрированной системы безопасности "Орион Про". Блок оснащён 4 релейными выходами типа НО/НЗ (нормально-открытые/нормально-закрытые) с возможностью переключения, каждый из которых коммутирует напряжение до 60 В и ток до 2 А при мощности до 30 ВА. Это позволяет подключать к блоку широкий спектр оборудования — светозвуковые оповещатели, электромагнитные замки, приводы автоматических ворот, пожарные клапаны, реверсивные двигатели и другие устройства. Управление блоком осуществляется по интерфейсу RS-485 от приборов и пультов системы "Орион Про", что позволяет гибко настраивать сценарии автоматического реагирования на события системы безопасности. Блок имеет два независимых входа питания с широким диапазоном напряжений от 10,2 до 28,4 В, что позволяет организовать резервированное питание и повысить отказоустойчивость системы. Ток потребления блока без учёта исполнительных устройств составляет не более 140 мА при 12 В и не более 70 мА при 24 В (при всех включенных реле), а в дежурном режиме — всего 20 мА и 15 мА соответственно, что обеспечивает экономичное энергопотребление. Потребляемая мощность блока не превышает 4 Вт. Широкий диапазон рабочих температур от -30°С до +55°С и степень защиты IP40 позволяют устанавливать блок в различных условиях эксплуатации. Компактный пластиковый корпус размерами 156×107×39 мм с возможностью крепления на DIN-рейку удобен для монтажа в распределительных шкафах и монтажных боксах. С2000-СП1 станет надёжным решением для автоматизации управления инженерными системами на объектах любого масштаба.

Технические характеристики:

Параметры питания:

• Напряжение питания DC: 10,2…28,4 В

• Количество вводов питания: 2

• Потребляемая мощность: не более 4 Вт

• Ток потребления (без учёта исполнительных устройств):

  • при 12 В (все реле включены): не более 140 мА

  • при 12 В (все реле выключены): не более 20 мА

  • при 24 В (все реле включены): не более 70 мА

  • при 24 В (все реле выключены): не более 15 мА

Параметры релейных выходов:

• Количество релейных выходов: 4

• Тип релейных выходов: НО/НЗ (переключающие)

• Коммутируемое напряжение: до 60 В

• Коммутируемый ток: до 2 А

• Коммутируемая мощность каждого реле: до 30 ВА

Общие параметры:

• Интерфейс связи: RS-485

• Совместимость: ИСО "Орион Про"

• Степень защиты: IP40

• Диапазон рабочих температур: от -30°С до +55°С

• Габаритные размеры: 156×107×39 мм

• Масса: не более 0,3 кг

• Корпус: пластиковый, для настенного монтажа или DIN-рейки

• Средний срок службы: не менее 10 лет

• Комплектация: блок, комплект крепежа, руководство по эксплуатации.
