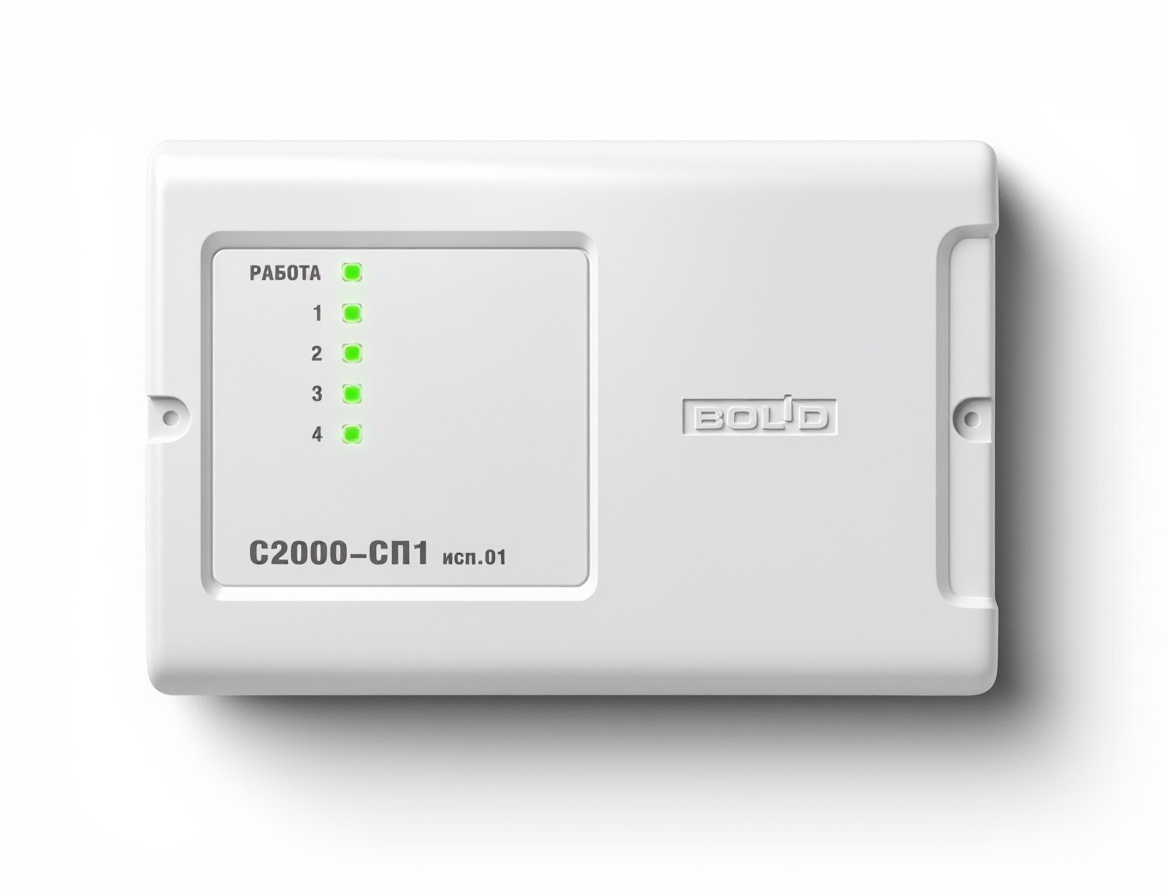

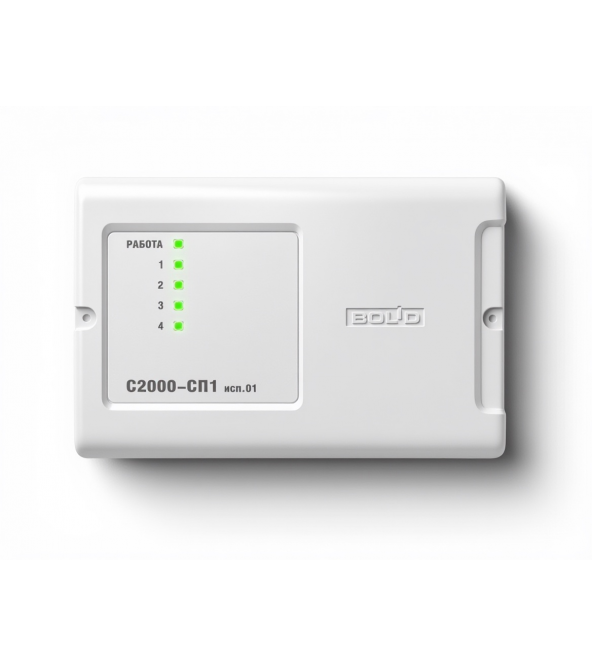

С2000-СП1 исп.01-Блок сигнально-пусковой

Описание

С2000-СП1 исп.01 — это высоконадёжный адресный сигнально-пусковой блок, предназначенный для управления мощными внешними исполнительными устройствами в составе интегрированной системы безопасности "Орион Про". Блок оснащён 4 релейными выходами типа НО/НЗ (нормально-открытые/нормально-закрытые) с возможностью переключения, каждый из которых коммутирует напряжение до 280 В и ток до 8 А при мощности до 2500 ВА. Это позволяет подключать к блоку широкий спектр мощного оборудования — силовые оповещатели, насосы пожаротушения, приводы автоматических ворот, промышленные вентиляторы, системы дымоудаления и другие высокомощные устройства. Управление блоком осуществляется по интерфейсу RS-485 от приборов и пультов системы "Орион Про", что позволяет гибко настраивать сценарии автоматического реагирования на события системы безопасности. Блок имеет два варианта питания от внешнего источника напряжением от 10,2 до 28,4 В. Ток потребления блока без учёта исполнительных устройств составляет не более 300 мА при 12 В и не более 150 мА при 24 В (при всех включенных реле), а в дежурном режиме — всего 20 мА и 15 мА соответственно, что обеспечивает экономичное энергопотребление. Потребляемая мощность блока не превышает 4 Вт. Широкий диапазон рабочих температур от -30°С до +55°С и степень защиты IP40 позволяют устанавливать блок в различных условиях эксплуатации. Компактный пластиковый корпус размерами 157×107×39 мм с возможностью крепления на DIN-рейку удобен для монтажа в распределительных шкафах и монтажных боксах. С2000-СП1 исп.01 станет надёжным решением для автоматизации управления мощными инженерными системами на объектах любого масштаба.

Технические характеристики:

Параметры питания:

• Напряжение питания DC: 10,2…28,4 В

• Потребляемая мощность: не более 4 Вт

• Ток потребления (без учёта исполнительных устройств):

  • при 12 В (все реле включены): не более 300 мА

  • при 12 В (все реле выключены): не более 20 мА

  • при 24 В (все реле включены): не более 150 мА

  • при 24 В (все реле выключены): не более 15 мА

Параметры релейных выходов:

• Количество релейных выходов: 4

• Тип релейных выходов: НО/НЗ (переключающие)

• Коммутируемое напряжение: до 280 В

• Коммутируемый ток: до 8 А

• Коммутируемая мощность каждого реле: до 2500 ВА

Общие параметры:

• Интерфейс связи: RS-485

• Совместимость: ИСО "Орион Про"

• Степень защиты: IP40

• Диапазон рабочих температур: от -30°С до +55°С

• Габаритные размеры: 157×107×39 мм

• Масса: не более 0,35 кг

• Корпус: пластиковый, для настенного монтажа или DIN-рейки

• Средний срок службы: не менее 10 лет

• Комплектация: блок, комплект крепежа, руководство по эксплуатации.
