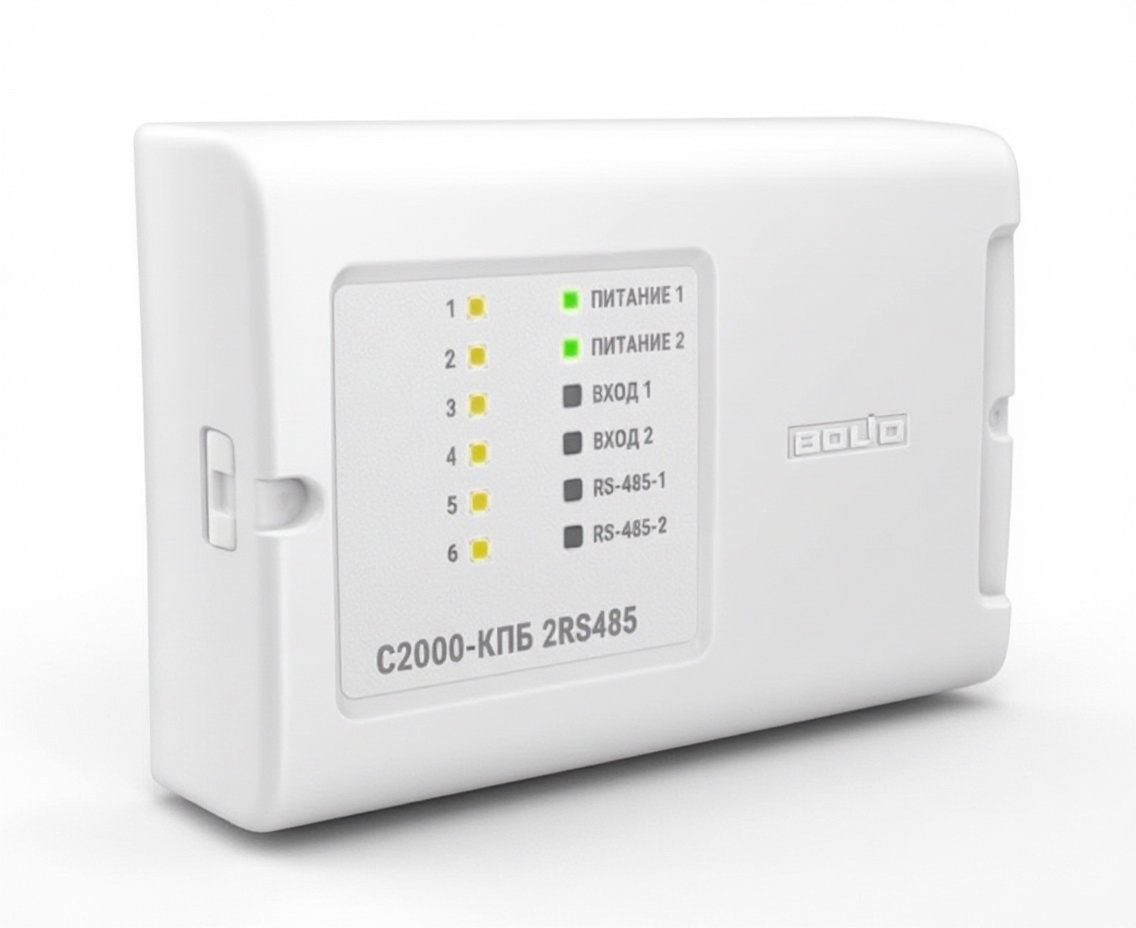

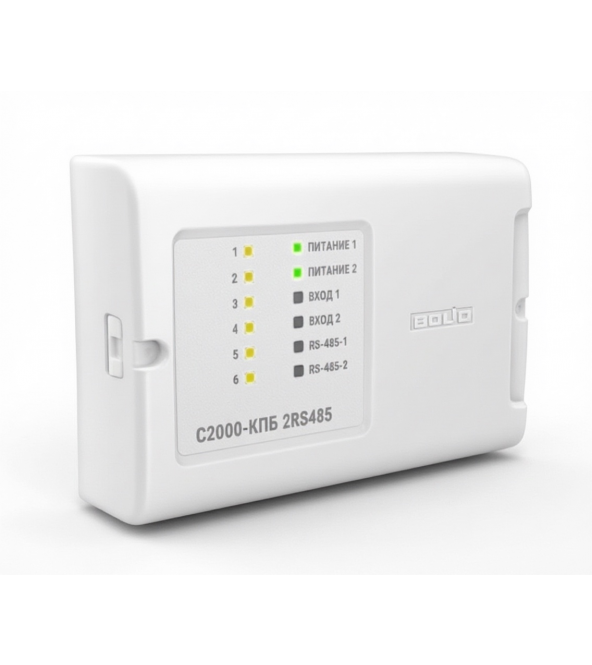

С2000-КПБ 2RS485-Блок контрольно-пусковой

Описание

С2000-КПБ 2RS485 — это многофункциональный контрольно-пусковой блок, предназначенный для управления внешними исполнительными устройствами и контроля шлейфов сигнализации в составе интегрированной системы безопасности "Орион". Блок оснащён 6 контролируемыми выходами с параметрами 10,2…28,4 В / 2,5 А каждый (суммарный ток по всем выходам — до 6 А), что позволяет подключать широкий спектр оборудования — светозвуковые оповещатели, электромагнитные замки, приводы автоматики и другие устройства. Каждый выход имеет функцию контроля исправности цепей для диагностики обрыва или короткого замыкания. Кроме того, блок имеет 2 шлейфа сигнализации для подключения извещателей с нормально-замкнутыми и нормально-разомкнутыми контактами, что позволяет использовать его также для сбора информации с датчиков. Главной особенностью данной модификации является наличие двух независимых интерфейсов RS-485, что позволяет организовать резервированный канал связи, разделить трафик между различными группами оборудования или подключиться к двум независимым сетям для повышения отказоустойчивости системы. Блок имеет два независимых входа питания напряжением 10,2…28,4 В для организации резервированного питания. Ток потребления блока составляет не более 130 мА. Широкий диапазон рабочих температур от -30°С до +55°С и степень защиты IP40 позволяют устанавливать блок в различных условиях эксплуатации. Компактный пластиковый корпус размерами 156×107×39 мм с креплением на DIN-рейку удобен для монтажа в распределительных шкафах. С2000-КПБ 2RS485 станет надёжным решением для автоматизации управления инженерными системами и контроля шлейфов на объектах любого масштаба.

Технические характеристики:

• Количество шлейфов сигнализации: 2

• Количество контролируемых выходов: 6

• Напряжение выходов: 10,2…28,4 В

• Ток одного выхода: до 2,5 А

• Суммарный ток по всем выходам: до 6 А

• Контроль цепей: обрыв и короткое замыкание

• Интерфейсы связи: RS-485 — 2 шт.

• Количество вводов питания: 2

• Напряжение питания DC: 10,2…28,4 В

• Ток потребления: не более 130 мА

• Степень защиты: IP40

• Диапазон рабочих температур: от -30°С до +55°С

• Габаритные размеры: 156×107×39 мм

• Масса: 0,3 кг

• Корпус: пластиковый, для настенного монтажа или DIN-рейки

• Средний срок службы: не менее 10 лет

• Комплектация: блок, комплект крепежа, руководство по эксплуатации.
